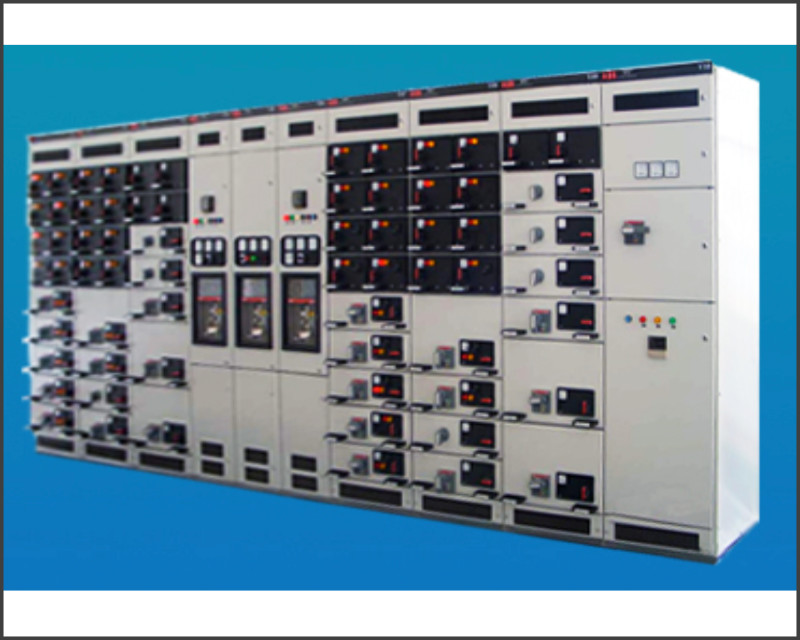

MNS低壓抽出式開關柜
????
產品詳細介紹
1. 概述
MNS型開關柜是一種用標準模件由工廠組裝的組合式低壓成套開關設備，本設備適用于交流50~60HZ，額定工作電壓660V及以下的供電系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。
2. 符合標準
●國家標準GB7251-97《低壓成套開關設備》。
●國家專業標準ZBK36001-89《低壓抽出式成套開關設備》。
●國際標準IEC439。
●德國標準VDE660第五部分。
3. 裝置的使用環境條件
●溫度：周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃。
●大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但應考慮到溫度變化，有可能會偶然地產生適度的凝露。
●海撥高度：不超過2000m。
●運輸與儲存：本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。
●如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
●當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
4. 產品特點
●設計緊湊：以較小的空間能容納較多的功能單元。
●結構通用性強，組裝靈活：以25mm為模數的C型型材能滿足各種結構形式、防護等級及使用環境的需求。
●采用標準模塊設計：分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。200余種組裝件可以組成不同方案的柜架結構和抽屜單元。
●安全性：大量采用高強度阻燃型工程塑料組件，有效加強安全防護性能。
●技術性能高：主要參數達到當代國際技術水平。
●壓縮場地：三化程度高，可大大壓縮儲存和運輸預制件的場地。
●裝配方便：不需要特殊復雜的工具。
5. 主要技術參數
5.1 電氣性能：
●額定絕緣電壓660V。
●額定工作電壓380V，660V。
●主母線最大工作電流 5500A（IP00）。
4700A（IP30）。
●主母線短時（1S）耐受電流100KA（有效值）。
●主母線短時峰值電流250KA（最大值）。
●配電母線（垂直母線）最大工作電流1000A，1300A。
●配電母線（垂直母線）短時峰值電流：
標準型 90KA（最大值）。
加強型 130KA（最大值）。
5.2 防護等級：
●符合IEC529、DIN40050標準。
●IP30對大于φ2.5mm固體防護。
●IP40對大于φ1.0mm固體防護。
●IP54對塵埃和任意方向噴濺防護（訂購IP54防護等級時應與本廠協商）。
